為了提供更好的來流條件，給定較為準確的邊界條件，離心風機廠家在利用Solidworks軟件對高壓離心風機進行三維建模時，分別將進風區域和出風區域進行延長處理，以保障進出口氣體的流動充分發展。另外，為了方便模型的建立，在盡量減小數值模擬誤差的前提下對電動機結構進行一定程度的簡化，具體計算模型如圖2所示。

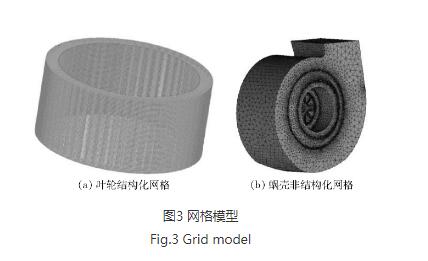

將建立好的高壓離心風機三維模型導入ICEM軟件進行混合網格的劃分。其中進出口和葉輪區域采用結構化網格，而蝸殼部分由于其內部結構復雜，尤其是電動機周?chē)Y(jié)構并非規則模型，故采用適應性較強的非結構化四面體網格，具體網格如圖3所示。綜合考慮動靜耦合區域?qū)?shù)值模擬預測結果的影響，在進行網格劃分時，對邊界層進行加密處理，其極低網格質量雅克比在0.3以上。

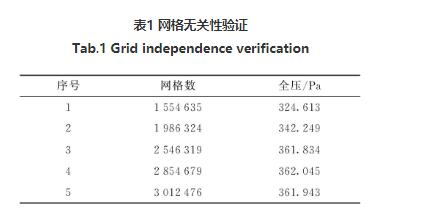

為了保障數值計算結果的準確性，避免網格誤差對高壓離心風機模擬結果造成影響，對高壓離心風機進行網格無關性驗證，如表1所示。綜合考慮計算精度和計算效率可知，當網格數為2.5×106左右時預測結果較為合理，確定整個計算域的網格數為2513558。
